Autodesk AutoCAD Electrical 2027

Tổng quan về Autodesk AutoCAD Electrical

Autodesk AutoCAD Electrical là bộ công cụ chuyên dụng dành cho kỹ sư điện, kỹ sư điều khiển và thiết kế hệ thống điện. Hiện nay, AutoCAD Electrical toolset được tích hợp trong AutoCAD, bổ sung các tính năng chuyên ngành giúp tự động hóa nhiều công việc thiết kế mạch điện.

Phần mềm bao gồm toàn bộ chức năng của AutoCAD thông thường, đồng thời cung cấp các công cụ chuyên biệt cho việc vẽ mạch, đánh số dây, thiết kế PLC, tủ điện, sơ đồ điều khiển và tạo bảng vật tư.

⚡ Thiết kế hệ thống điện

AutoCAD Electrical hỗ trợ:

• Thiết kế sơ đồ điều khiển.
• Vẽ mạch điện.
• Thiết kế hệ thống dây dẫn.
• Thiết kế module PLC.
• Thiết kế panel/tủ điện.
• Tạo sơ đồ nguyên lý.
• Tạo dữ liệu và bảng thống kê.
• Tự động đánh số dây và mã linh kiện.

Phần mềm có thư viện hơn 700.000 biểu tượng và linh kiện điện, giúp giảm đáng kể thời gian tạo bản vẽ từ đầu.

🔢 Tự động hóa thiết kế

Một trong những ưu điểm lớn của AutoCAD Electrical là khả năng tự động hóa các thao tác thường mất nhiều thời gian.

Ví dụ:

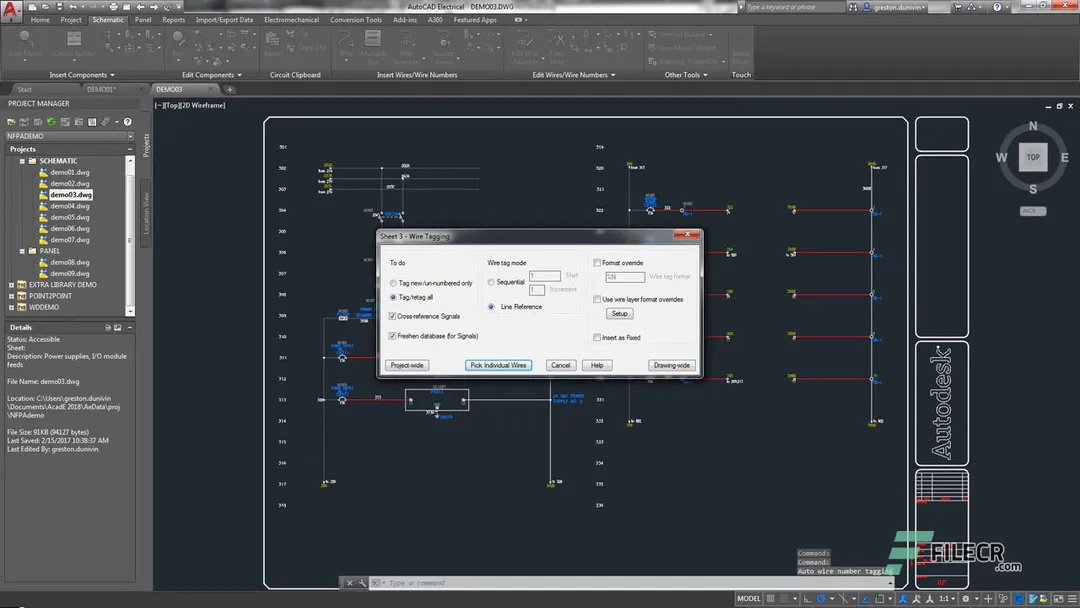

• Tự động đánh số dây.
• Tự động gắn mã cho linh kiện.
• Theo dõi quan hệ Parent/Child giữa các tiếp điểm.
• Kiểm tra lỗi theo thời gian thực.
• Xác định và quản lý I/O của dự án.
• Tự động cập nhật các báo cáo.

Nhờ đó, việc sửa đổi một hệ thống điện lớn sẽ thuận tiện hơn so với việc chỉnh sửa thủ công từng thành phần.

🧰 Circuit Builder

Circuit Builder hỗ trợ tạo các mạch điện phổ biến nhanh chóng, giúp người dùng xây dựng thiết kế mà không cần tạo từng thành phần thủ công.

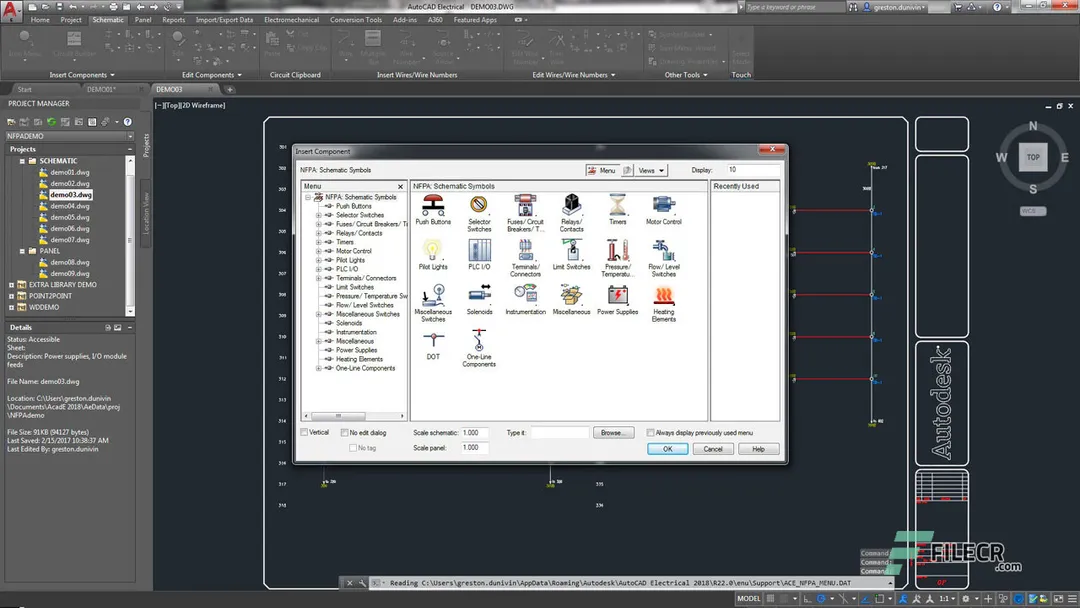

📚 Thư viện linh kiện

Phần mềm cung cấp thư viện lớn các ký hiệu điện và thành phần điều khiển, giúp thiết kế:

• Contactor.
• Relay.
• Motor.
• PLC.
• Nút nhấn.
• Cảm biến.
• Thiết bị bảo vệ.
• Các thành phần trong tủ điều khiển.

📊 Báo cáo và tài liệu

AutoCAD Electrical có thể tạo và cập nhật các báo cáo tùy chỉnh, đồng thời hỗ trợ:

• Tạo bảng vật tư/BOM.
• Quản lý dữ liệu dự án.
• Sắp xếp bản vẽ bằng thư mục.
• Xuất sơ đồ thành PDF nhiều trang.
• Chia sẻ bản vẽ DWG với các bên liên quan.

🔧 Kiểm tra lỗi

Tính năng kiểm tra lỗi giúp phát hiện các vấn đề trong thiết kế trước khi đưa hệ thống vào thi công, từ đó giảm nguy cơ sai sót trong quá trình lắp đặt.

🤝 Kết hợp với Autodesk Inventor

AutoCAD Electrical có thể kết hợp với Autodesk Inventor để hỗ trợ quy trình thiết kế cơ điện tử, giúp đội ngũ kỹ sư điện và cơ khí phối hợp trên cùng hệ thống thiết kế kỹ thuật số.

Các tính năng nổi bật

• Tạo và cập nhật báo cáo tùy chỉnh.
• Chia sẻ bản vẽ DWG.
• Quản lý bản vẽ bằng thư mục.
• Xuất schematic thành PDF nhiều trang.
• Tự động đánh số dây.
• Tự động đánh mã linh kiện.
• Circuit Builder.
• Thư viện hơn 700.000 biểu tượng điện.
• Kiểm tra lỗi theo thời gian thực.
• Theo dõi Parent/Child Contact.
• Quản lý I/O của dự án.
• Xem trước và chèn linh kiện trực tiếp.
• Tích hợp với Autodesk Inventor.

Yêu cầu hệ thống

• Hệ điều hành: Windows 11 hoặc Windows 10 64-bit, phiên bản 1803 trở lên.
• CPU: Intel hoặc AMD 64-bit đa nhân.
• RAM: 8 GB, khuyến nghị 16 GB.
• Ổ cứng: Khoảng 12 GB dung lượng trống để cài đặt.

Kết luận

Nếu AutoCAD thường chủ yếu phục vụ thiết kế CAD tổng quát, thì AutoCAD Electrical tập trung vào thiết kế điện và điều khiển. Nó đặc biệt hữu ích khi làm tủ điện, sơ đồ điều khiển máy móc, PLC, hệ thống dây và tài liệu kỹ thuật, nhờ khả năng tự động đánh số, quản lý linh kiện và tạo báo cáo.
